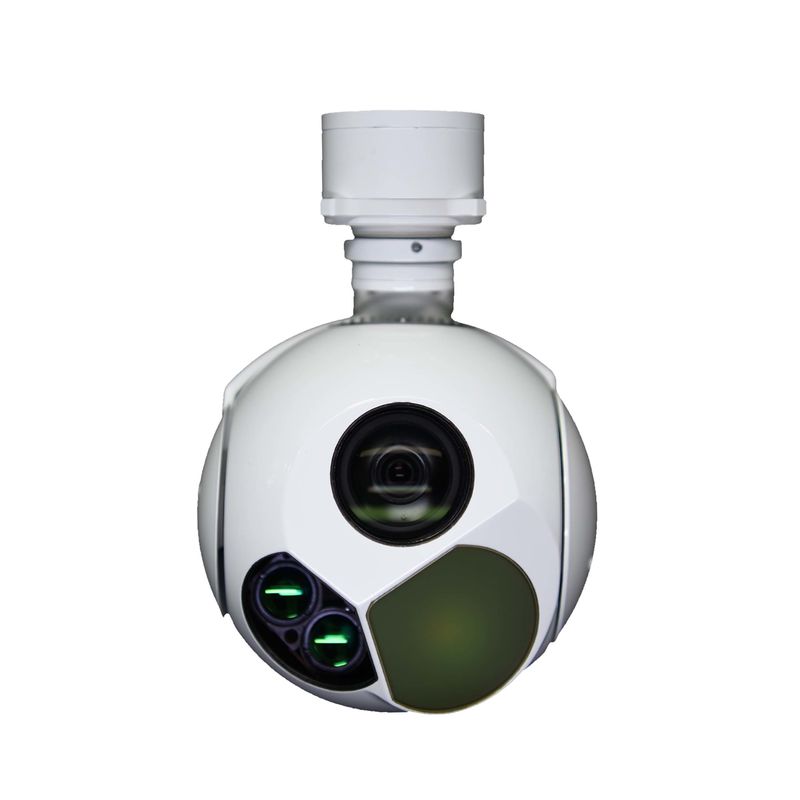

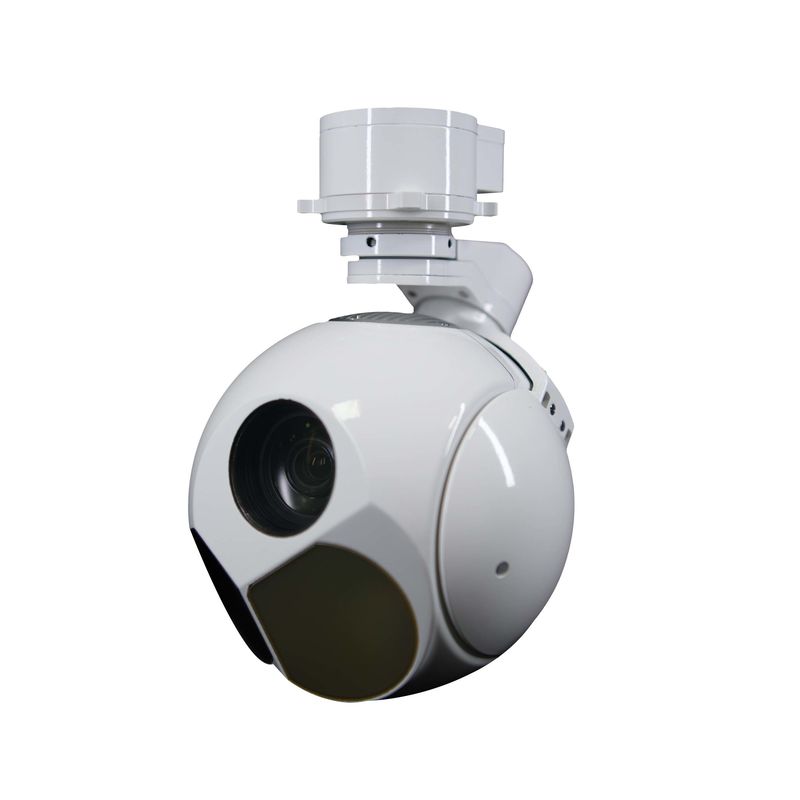

Tres Ejes IR EO Sensor UAV Gimbal cámaracon función de alcance láser
La TS130CT-02 tiene tres luces que incluyen luz visible, IR y láser, lo que hace que logre un rango de trabajo más amplio.Incluye un zoom óptico de 30x.8 ¢ Tipo de cámara circadiana y una cámara térmica IR de 35 mm 12 μm y un telémetro láser de 3000 m. Soporta el seguimiento y reconocimiento de objetivos estables.La cámara tiene ventajas por su mejor carcasa de aleación de aluminio.Es ampliamente utilizado en las industrias de UAV de misión de largo alcance como inspección, vigilancia, rescate y otras aplicaciones desafiantes.e y otras aplicaciones industriales.
Funciones
1. Proporcione el video infrarrojo y la imagen para el área de detección
2Alta precisión y estabilización del eje visual
3Capacidad de detección y reconocimiento de objetivos terrestres
4Apoya los modos de trabajo de búsqueda, seguimiento, bloqueo, guía, etc.
5. Soporte de superposición de caracteres, personalización y visualización
6. apoyar el posicionamiento del objetivo y el alcance del láser
7. autoinspección ydiagnóstico de fallas
8Control UDP y transmisión de vídeo (UDP/RTSP) por Ethernet
9Medición de temperatura infrarroja en pseudocolores
10. Construido en video y almacenamiento de imágenes
Especificaciones
Sensor de EO | longitud de onda | 0.4 μm 0,9 μm | |||
Resolución | 1920x1080 | ||||
Distancia focal | 4.3mm129mm(30X) | ||||
Ventajas en el mercado | 63.7° ∼2.3° | ||||
Salida de vídeo | Se trata de un sistema de transmisión por cable de alta definición (HD-SDI) | ||||
Distancia | EL PUEBLO:Detección 6km;Reconocimiento 2km Vehículo:Detección 15km;Reconocimiento 8km |
Sensor de infrarrojos | Tipo IR | LWIR (sin enfriar) |
longitud de onda | 8 ‰ 14 μm | |
Resolución | 640x512 | |
Píxeles | 12um | |
DNI de las empresas | 50 millas | |
Distancia de enfoque | 35 mm/F1. ¿Qué quieres decir?0 | |
Ventajas en el mercado | 12.5o × 10o | |
Distancia | Gente: Detección 0,7 km; Reconocimiento 0,22 km Vehículo: Detección 4,2 km; reconocimiento 1 km |
Medidor de distancia láser | longitud de onda | 905nm/1535nm |
Desempeño | ||
Distancia de alcance | 1.5km (opcional 3km) | |
Precisión de rango | ± 3 |
Sistema de servicio | Límites de rotación | 360o continuos Pan, inclinación: -110° ~ +10 o | ||||
Precisión angular: | ≤ 2 mrad | |||||
Precisión de estabilización | La velocidad de oscilación de la corriente es la velocidad de oscilación de la corriente. | |||||
Velocidad angular máxima | ≥ 50°/s | |||||
Aceleración angular máxima: | ≥ 90°/S |
Funciones de seguimiento | Velocidad de movimiento: | 30 píxeles por fotograma | ||||
Contraste de la imagen del objetivo: | El 8% | |||||
Píxel de imagen del objetivo ((Mini) | 4x3 píxeles | |||||
Apoyo | Antioclusión sin pérdida de función |
Interfaz | Comunicación Interfaz | El número de unidad de control de la unidad de control de la unidad de control de la unidad de control. | |||
Salida de vídeo | Conexión Ethernet |
Imagen
Dibujo mecánico
Principio de funcionamiento del sistema de seguimiento de plataformas ópticas
El sistema de seguimiento primero busca el objetivo en el modo más visto pero menos visto, y luego cambia al modo menos visto pero más visto cuando encuentra rastros del objetivo.El seguimiento se refiere al proceso de localizar un objetivo en movimiento a lo largo del tiempo.Cuando un sistema de seguimiento utiliza un sensor optoelectrónico (por ejemplo, un dispositivo acoplado a carga (CCD: Charge-Coupled Device)) para obtener una secuencia de imágenes del movimiento del objetivo,Lo llamamos un sistema de seguimiento optoelectrónico.Los sistemas de seguimiento fotoeléctrico utilizan comúnmente la tecnología de seguimiento de eje compuesto, que consiste en dos unidades de accionamiento, el bastidor y la etapa de seguimiento de precisión.el bastidor debe derivar la señal de rotación de posicionamiento de acuerdo con la señal de guía, y hace que el objetivo aparezca en el detector grueso con un amplio campo de visión y una baja frecuencia de muestreo por su propia rotación,y obtener el resultado de posicionamiento con un amplio rango de recorrido y baja precisión de seguimiento impulsado por el par del bucle de controlSobre la base de la disminución del error de seguimiento del detector grueso, el residuo restante del seguimiento del objetivo generado por el sistema de servo del bastidor entra en el seguimiento secundario.La plataforma de seguimiento de precisión impulsa el motor por la cantidad fuera del objetivo obtenida del detector fino con un pequeño campo de visión y una alta frecuencia de muestreo, y la precisión final del eje óptico se obtiene bajo el rendimiento de seguimiento con un pequeño rango de recorrido y una alta precisión de seguimiento.La tarea final del sistema de seguimiento óptico es reducir continuamente el error del eje aparente entre el dispositivo y el objetivo conduciendo el instrumento a través del motor.
